一、引言

    天津渤天化工有限公司即天津化工廠，隸屬于天津渤海化工集團。天津化工廠下設20 多個分廠和公司。從企業生產管理信息化角度看，各種生產操作、工藝技術、生產過程、生產運行、質量等數據較分散，工藝規程等技術文件尚未與生產過程緊密結合，設備管理處于紙質管理階段，生產調度指揮手段基本依靠電話、手工記錄，過程質量分析數據與生產管理和操作結合的不夠緊密。這些情況對生產精細化管理形成了一定的約束。企業在快速發展和競爭中迫切需要建立生產管理系統，提升生產過程管理水平。

二、系統架構與網絡拓撲結構

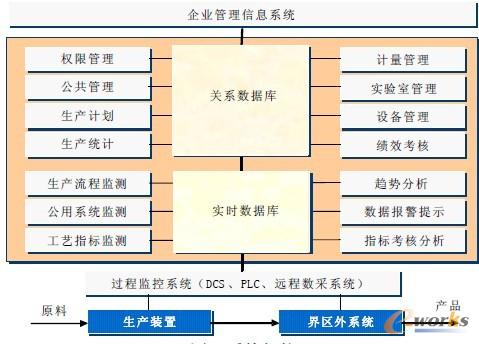

    目前，三層結構的企業管理系統代表了大多數工業企業信息化的方向，即在經營管理層實現ERP 管理，在生產過程層采用先進的自動化系統完成產品制造，在企業管理層與生產過程層之間，采用生產管理系統（又叫制造執行系統，MES） 完成制造過程管理。生產管理系統將企業管理系統（如ERP） 的產品制造計劃轉換為生產計劃，下達到生產過程層，同時將生產制造信息整合為管理信息，調整生產過程，將執行結果反饋到企業管理系統，如圖1 所示。

圖1 系統架構

    根據上述的系統架構，天津化工廠建立了生產管理系統的專用網絡，通過防火墻和防病毒服務器分別與各個DCS 控制系統和廠內已建立的經營管理層網絡連接起來，保證了DCS 控制系統和經營管理層網絡的安全，如圖2 所示。

圖2 網絡拓撲結構

三、HiRIS 簡介

    HiRIS （Hollyinfo Realtime Information System），是由北京和利時信息技術有限公司獨立開發的一套實時信息軟件系統。HiRIS 包括實時生產數據的采集、存貯、管理與查詢功能，單套HiRIS 可以管理多達10 萬點的實時數據，配合先進的歷史數據壓縮算法可以保存長達數年的歷史數據；HiRIS 的趨勢分析提供了實時和歷史兩種趨勢的查看功能，并能對多點或單點多時間段的數據進行對比分析；HiRIS 流程圖提供實時流程圖查看功能，以模擬圖方式查看數據與生產現場的同步變化。除此之外，HiRIS 還具有數據轉存、報表插件、計算采集器等功能以及擁有豐富的通訊接口、與MES 管理模塊無縫連接、界面友好和維護方便等特點。

四、實時監控

    實時監控，是一個相對獨立的管理模塊，它利用HiRIS 實時數據庫的各類接口采集器將各DCS 和遠程數采系統的數據采集上來，待數據經過實時數據庫的加工處理后發布WEB 服務器上，供客戶端通過訪問網站的形式進行監視和趨勢查詢。

    天津渤天化工生產管理系統中的實時監控模塊，采集了來自于動力、熱電、電解、制堿、氯產品、聚氯乙烯和環氧氯丙烷等7 個分廠，包括橫河CS1000/3000/Centum、Emerson Provox、Honeywell PKS、山武TDCS1000、許繼CBZ8000 等15 套DCS 系統以及研華ADAM5000 系列、泓格7000/8000/87K 系列等5 套遠程數采系統的實時數據，原始采集點達到5000 多點，數據頁面瀏覽刷新速度為1秒，DCS 原貌及系統總貌工藝流程圖、表近300 張，如圖3 所示。流程圖上的每一個模擬量點都可以通過在該點上雙擊鼠標方便地進行歷史和實時趨勢的查詢，如圖4 所示。

圖3 流程圖

圖4 趨勢圖

五、生產統計

    生產統計模塊是生產調度最為核心的管理模塊，主要包括“實產數據統計分析”和“質檢數據統計分析”兩大部分，通過對“實產數據”和“質檢數據”的統計，進而形成符合要求的日報、月報和生產統計臺賬，方便調度管理人員查詢。

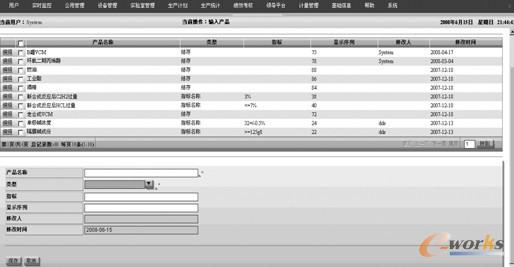

    由于全廠的實產數據不可能全部通過實時數據庫采集上來，因此將實產數據分為數采數據和手工數據兩種。數采數據即可以采集到的進入實時數據庫的數據，調度人員可以靈活地增加和刪除數采數據并對其來源（來自于哪套DCS 系統或遠程控制系統）、顯示名稱、頁面顯示序列、指標/ 結存類型等屬性進行修改和查詢，如圖5 所示。手工數據即無法采集只能通過手工錄入實產量的數據。當某一手工數據具備數據采集的條件時，調度人員可以自行將其配置成數采數據，方便數據的自行統計。反之，當某一數采數據失去數采的條件時，調度人員亦可以將其修改為手工數據，通過手工錄入保證該數據的統計功能。

圖5

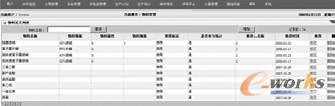

    質檢數據，是指來自于實驗室入庫或未入庫的產品統計，該部分數據主要由實驗室人員通過實驗室管理模塊手工錄入到關系數據庫，然后經過關系數據庫的統計自動轉入到生產統計模塊。這樣調度人員只需查詢生產統計報表即可以了解到實驗室產品入庫或未入庫的情況，節省了調度人員電話詢問和手工計算等工作量，大大提高了工作效率。對于調度人員，以上工作只需在公共管理模塊的物料管理頁面中對某一物料的“使用標志”和“是否參與統計”兩個屬性進行簡單的設置即可方便的實現，如圖6 所示。

圖6

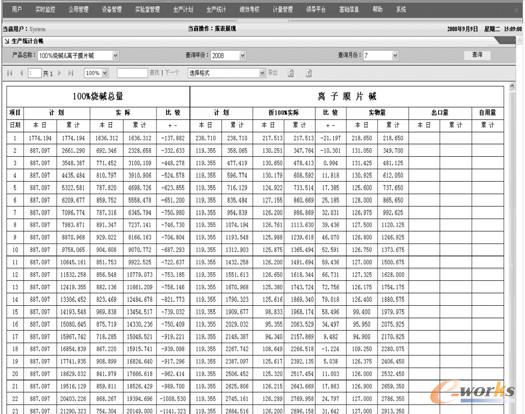

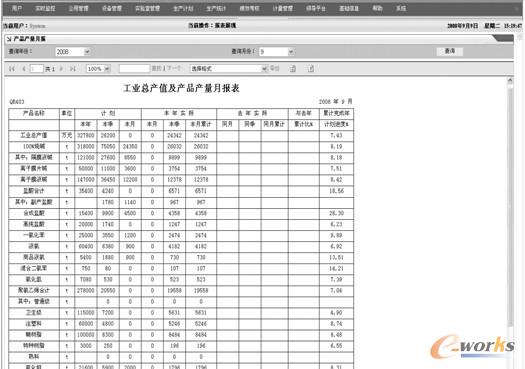

    當以上實產數據和質檢數據都已存在后，就可以通過各種報表和臺賬展現出來，供調度人員和各級領導方便地查詢，如圖7 和圖8所示。

圖7

圖8

六、結論

    基于北京和利時信息技術有限公司HiRIS 產品的天津渤天化工生產管理系統，實現了調度管理人員對全廠重要工藝裝置數據的實時監控，方便了對實產數據和實驗室產品入庫情況的統計和查詢，改變了生產調度傳統的調度、管理方式，提高了工作效率，向生產調度管理的全面信息化邁進了堅實的一步。
