本文通過流程型行業中實施CIMS的實踐，以國家８６３／CIMS示范應用工程楊州有機化工廠計算機集成制造系統（YH－CIMS）為背景，探討MRPⅡ與DCS信息集成的方法。

    １MRPⅡ系統中的信息流

    首先我們將YH－CIMS／MRPⅡ系統中的信息流表述如下：MRPⅡ的起點是企業的經營計劃，它確定了企業的戰略目標，按照經營計劃并根據市場預測和客戶訂單制定主生產計劃（MPS），經能力需求計劃平衡后，由MRP根據主生產計劃、BOM、ROUT、物料庫存計算后分解為作業計劃和采購（包括外協）計劃。在流程型行業中主要是產生原輔材料的投入計劃，以及外購、外協半成品、原材料的需求計劃。MRP將分解后的物料需求計劃輸出到車間，由工作中心提供的能力負荷信息進行細能力平衡后，編制出車間作業計劃。在流程型行業中要特別注意設備開工率與完好率，這就MRPⅡ直接從DCS系統中獲得生產執行信息，MRPⅡ獲取信息后進行能力需求計劃。DCS將作業計劃分解后送交各個工作中心，并進行實時監控，各工作中心將完工情況報交DCS，DCS按工作中心統計生產執行信息，最后報交MRPⅡ系統的計劃執行模塊。整個系統的信息流如圖１所示。
    在實際應用中，運行MRPⅡ所需的基本數據（如BOM表、庫存信息、工藝規程、材料定額等）一般均由手工錄入，完工后的報交數據和物料消耗也由人工錄入，這些數據數量大，涉及范圍廣，因此能否準確及時地錄入數據并進行有效的維護與管理，成為MRPⅡ有效運行的關鍵。MRPⅡ系統與底層的DCS系統的準確數據交換，將為MRPⅡ的計劃與監控提供有力的保證。MRPⅡ與DCS集成，通過DCS收集生產執行信息輸入企業內部網中，實現直接從網絡中獲取有關數據，則會大大減少錄入工作量，有利于數據的維護與系統的實施。

    ２MRPⅡ與DCS的信息集成方法

    從信息流圖可以看出，MRPⅡ向DCS下達生產訂單，并接受生產執行信息、能力負荷信息、完工報交信息等。在CIMS環境下，由于二者的實現環境很難保證完全同構，常常存在著異構數據庫之間的數據傳送與交換。本文以微機環境下的FS·MSS的MRPⅡ系統與Sybase數據庫之間的數據交換為例，提出了利用Powerbuilder實現信息集成的方法。
    a）用FS系統提供的CIM聯接模塊實現數據傳送
    FSMSS系統中CIM聯接模塊中包括CIM數據輸入模塊與輸出模塊，輸入模塊提供了用戶模板輸入功能。用戶只要將傳送的數據按照FS系統規定的庫結構字段格式定義相應的模板，數據格式可以為逗號數據分隔或空格數據分隔兩種文本形式。處理邏輯如圖２所示。下面以具體事例說明，在YH－CIMS中通過此方法實現了生產完工的自動報交。DCS系統將生產完工數據轉化為相應的報交摸板格式，應注意數據類型及寬度必須與FS的數據字典相符，然后將該文本文件存放于指定的網絡路徑上按時刷新，再通過FS系統定義相應的輸入批處理，指明輸入文件的路徑及出錯信息即可。這種方法簡單實用，主要用于FS系統接受生產執行數據，但安全性不強，使用范圍受限制，可適當采用。


    圖１YH－CIMS部分信息流圖

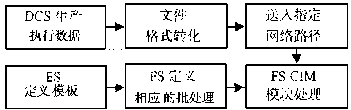

    圖２CIM模塊實現信息集成示意圖

    b)用FS·MSS系統提供的SQL存取模塊功能實現
    FS·MSS系統的SQL存取模塊提供了聯機使用能力，各個部門都能從各種信息源存取數據并聯機使用。利用SQL存取模塊，用戶可以建立、儲存和執行特定的查詢，應用程序也可以進行相應的數據調用。通過SQL存取模塊，DCS系統可以從MRPⅡ系統查詢存取相關的數據，實現二者的集成。處理邏輯示意如圖３所示。


    圖３SQL模塊信息集成示意圖

    在YH－CIMS中我們通過此方法實現DCS查詢作業計劃的下達，并已在實踐中應用。DCS系統通過SQL編制了前端的特定查詢程序，F(xiàn)S內定義相應的批處理，DCS由網絡向FS系統的SQL模塊請求查詢，即可隨時得到查詢結果。這種方法主要用于從MRPⅡ系統提取數據，需依賴MRPⅡ系統的功能，局限性大，可以適當采用。
    c）用ODBC技術實現
    ODBC技術能夠實現在客戶機與服務器之間透明的通信，使用戶應用程序能夠訪問基于SQL語言的各種大型數據庫，如SQLServer,Drecle,Sybase,Informix等。本文DCS系統以PB6.0開發前臺應用程序，Sybase數據庫為后臺服務器為例，利用ODBC及PB6.0中的數據管道技術實現MRPⅡ系統與DCS系統的信息集成實現。數據管道能夠實現不同的數據庫管理系統，數據之間進行提取與交換。處理邏輯示意如圖４所示。YH－CIMS中我們以數據管道的提取技術通過FS·MSS6.0系統提供的專用ODBM接口，通過DCS系統中定義相應的數據管道及數據管道對象，編制了相應程序，實現了其功能。這種方法進行數據交換，可以根據用戶的各種條件建立二者之間的連接，任意進行數據通信，適用范圍廣，有較強的實用價值。


    圖４
